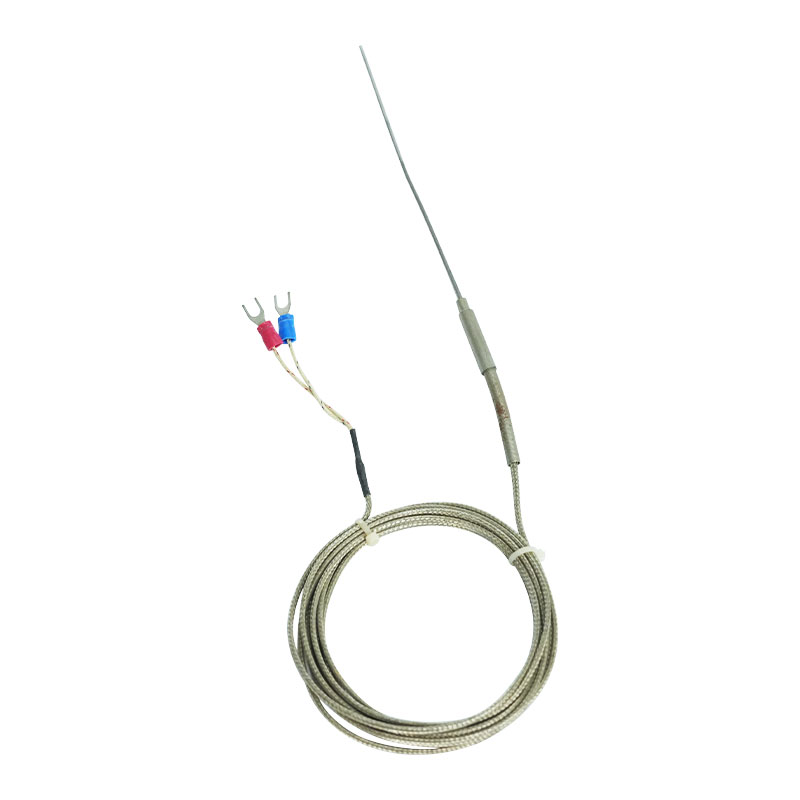

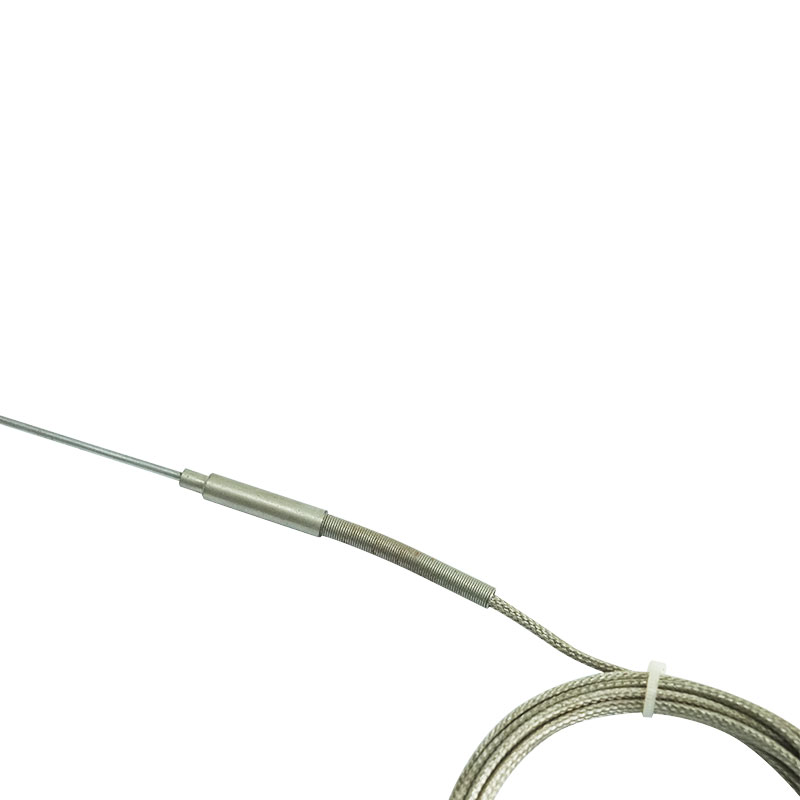

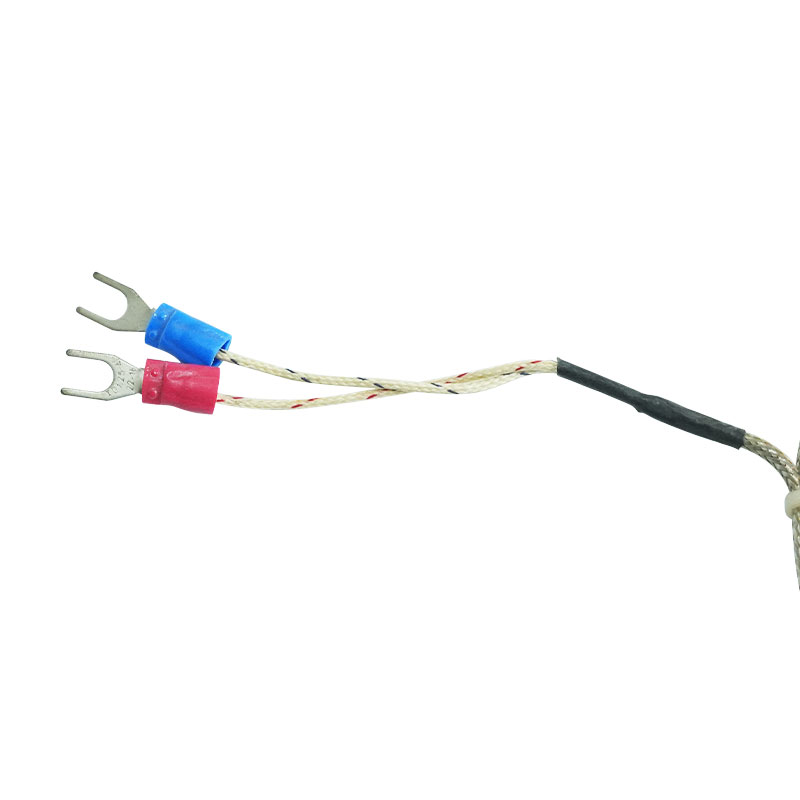

Obloženi termoelement
Obloženi termoelement
Obloženi termoelement

Obloženi termoelement

Obloženi termoelement ima prednosti tankosti, lakog savijanja, kratkog toplinskog vremena odziva, antivibracije, otpornosti na temperaturu, otpornosti na kompresiju, robusnosti, itd. Može se koristiti ne samo za izravno mjerenje, već i za montažni termoelement kao element unutarnje jezgre za zamjenu konvencionalnih elemenata tipa žice od porculanskih kuglica. Posebno je prikladan za ugradnju na cjevovode s uskim razmacima, savijene cjevovode i posebna mjesta mjerenja temperature gdje se zahtijeva brza reakcija i mikrokretanje. Sadrži: Termopar s plaštom nefiksnog uređaja Termopar s omotačem u obliku vijka Termopar obložen plaštom tipa prirubnice
Zatražite ponudu
PREĐAŠNJI:Površinski termoelement serije WRNMSLJEDEĆI:Obloženi termoelement s više točaka
  • Parametar
  • Kontaktirajte nas

  • Vrsta, mjerno područje temperature i tolerancija obloženog termoelementa

    Kategorija Šifra Oznaka diplome Ekslermalni promjer cijevi (mm) Raspon mjerenja (℃) Maksimalna temperatura primjene (℃) ∆tTolerancija
    1 2
    Nikal-krom--kupronikal WREK E ≥Φ3 -40-700 700 ±1,5℃ ili ±0,4%t ±2,5℃ ili ±0,75%t
    Nikal-krom--nisiloj WRNK K -40-900 950
    Ferrum-cupronickel WRJK J -40-500 600
    Guprum-kupronikal WRCK T -40-350 400
    Rodij Platina-Platina WRPK S Φ5-Φ8 0-1100 1300 ±1,5 ℃ i：2,5%l

    Nefiksni uređaj s obloženim termoparom

    Vrsta priključne kutije Model
    Jednostavan tip WR□K-101
    WR□K 2 -101
    Vodootporan tip WR□K-131
    WR□K 2 -131
    Vrsta brze spojke WR□K-151
    WR□K 2 -151
    Zrakoplovna vrsta utičnice WR□K-161
    WR□K 2 -161
    Vrsta ručke WR□K-187
    WR□K 2 -187
    Vrsta produžne žice WR□K-191 (prikaz, stručni).
    WR□K 2 -191

    Napomena: (1) WRNK-101 može se koristiti za zamjenu unutarnje jezgre sklopa termoelementa. (2) Vrsta produžne žice obično je pričvršćena s 500 mm olovnom žicom, ako je potrebno dodati, navedite duljinu. (3) Mjerni terminal se isporučuje s izolacijskim tipom. ako je treba povezati sa shelom, promijenite mantisu modela "1" u "2", a "7" u "8". na primjer 131 se mijenja u 132; 187 se mijenja u 188. (4) Pogledajte stranice 26-28, tablicu, 6 i sliku 35 za oznaku stupnjevanja i raspon mjerenja. Vrijeme odziva, promjer i dostupna duljina obloženog termoelementa.

    Termopar s omotačem tipa prstenastog vijka

    Vrsta priključne kutije Model
    Vodootporan tip WR□K-231
    WR□K 2 -231
    WR□K-331
    WR□K 2 -331
    Vrsta brze spojke WR□K-251
    WR□K 2 -251
    WR□K-351
    WR□K 2 -351
    Zrakoplovna vrsta utičnice WR□K-261
    WR□K 2 -261
    WR□K-361
    WR□K 2 -361
    Vrsta produžne žice WR□K-291
    WR□K 2 -291
    WR□K-391
    WR□K 2 -391
    Vrsta produžne žice(stainless steel flexible tube) WR□K-291G
    WR□K 2 -291G
    WR□K-391G
    WR□K 2 -391G

    Napomena: (1) Vodna žica od 500 mm obično se pričvršćuje na tip produžne žice, ako je potrebno dodati, navedite duljinu.

    (2) Mjerni terminal se isporučuje s izolacijskim tipom. fit treba spojiti s ljuskom; promijenite mantisu modela "1" u "2", na primjer 231 se mijenja u 232; 291 se mijenja u 292.

    (3) Promjer obloženog termoelementa nije manji od 5. Opća opskrba za vijčane vijke i vijke s ferulom je M16×1,5 i ≤Φ4 je M12×1,5.

    (4) Nazivni tlak prirubnice fiksnog prstena je 2,5 MPa. Nazivni tlak prirubnice pokretnog prstena je normalni tlak.

    (5) Pogledajte stranice 26 - 28, tablicu, 6 i sliku 35 za oznaku stupnjevanja i raspon mjerenja. vrijeme odziva, promjer i dostupna duljina obloženog termoelementa

    Obloženi termoelement s prirubnicom

    Vrsta priključne kutije Model
    Vodootporan tip WR□K-431
    WR□K2-431
    WR□K-531
    WR□K 2 -531
    Vrsta brze spojke WR□K-451
    WR□K 2 -451
    WR□K-551
    WR□K 2 -551
    Zrakoplovna vrsta utičnice WR□K-461
    WR□K 2 -461
    WR□K-561
    WR□K 2 -561
    Vrsta produžne žice WR□K-491
    WR□K 2 -491
    WR□K-591
    WR□K 2 -591
    Vrsta produžne žice(stainless steel flexible tube) WR□K-4911G
    WR□K 2 -4911G
    WR□K-5911G
    WR□K 2 -5911G

    Napomena: (1) Vodna žica od 500 mm obično se pričvršćuje na produžnu žicu tipa "S", ako je potrebno dodati, zasebno navedite duljinu.

    (2) Mjerni terminal se isporučuje s izolacijskim tipom. Ako se treba povezati sa shelom, promijenite mantisu modela "1" u "2", na primjer. 431 mijenja se u 432.

    (3) Promjer obloženog termoelementa nije manji od Φ5. Opća opskrba za prirubnicu prstena je Φ60, a ≤ 04 je Φ50.

    (4) Nazivni tlak prirubnice fiksnog prstena je 2,5 MPa. Nazivni tlak prirubnice pokretnog prstena je normalni tlak.

    (5) Pogledajte stranice 26 - 28, tablicu 6 i sliku 35 za oznaku stupnjevanja, raspon mjerenja. Vrijeme odziva, promjer i dostupna duljina obloženog termopara.
