Integrirani transmiter temperature

Integrirani strukturni termoelement i proizvodi toplinskog otpora s funkcijom mjerenja i prijenosa temperature mogu se realizirati stavljanjem dvožilnih modula sustava odašiljača (SBWR i SBWZ) u priključnu kutiju termoelementa i proizvoda toplinskog otpora, kao što su normalni pakirani tip, tip otporan na eksploziju i tip s omotačem. Integracijska proizvodnja može se koristiti za izravno mjerenje temperature medija tekućine, plina ili pare. Prima ulazne signale termoelementa i toplinskog otpora sa standardnom oznakom stupnjevanja i generira linearnih 4~20mA DC prema izmjerenoj temperaturi. Temperature se mjere i kontroliraju kontaktom DC izlaznog signala i računalnog sustava. Ovaj temperaturni odašiljač može se široko koristiti u području znanstvenog istraživanja industrijskih sektora, kao što su električna energija, metalurgija, nafta, kemijsko inženjerstvo, zrakoplovstvo, mehanika, laka industrija, tekstil, medicina, hrana i nacionalna obrana.

Zatražite ponudu

Izlazni signal	4-20mA DC signal linearan s temperaturom unutar raspona
Osnovna točnost	Odašiljač temperature termoelementa±0,5%FS; Transmiter temperature toplinskog otpora ±0,2%FS;
Način prijenosa	dvožilni sustav
DC napajanje	12-30V DC. nazivni napon 24V DC
Impedancija opterećenja	Izračunato granično opterećenje otpora opterećenja; RL(max)=50(U-12) U formuli, odašiljač je istosmjerni napon Nazivni napon ispod 24 V: RL(max)=50(24-12)=600Ω
Normalna radna okruženja	a. Temperatura okoline: - 25℃~85℃ (poseban zahtjev - 40℃~90℃) b. Relativna vlažnost: 5%-95% c.Mehaničke vibracije: 10-150HZ. A=0,15 mm d. Nijedan medij nije uzrokovao koroziju odašiljača u okolnom zraku.
Smetnje elektromagneta	Kada radio odašiljač od 20-1000MHz i 5W radi 0,5 metara od odašiljača, to će varirati ± 0,15%FS.
Temperaturni pomak	Kada temperatura okoliša varira za 1 ℃, nulta točka varira ±0,15% FS, a mjerni rang se mijenja ± 0,01% FS

Upotreba i ožičenje

1. Obavijest o ožičenju: Imajte na umu da je senzor za temperaturu dobro spojen i mjerni raspon prije napuštanja tvornice. Općenito, nemojte podešavati potenciometar za podešavanje raspona, osim ako je potrebno.

2. Za instalaciju integriranog TC i RTD, pogledajte druge upute za rad za iste vrste TC i RTD.

3. Integrirani TC i RTD opremljeni su dvožilnim strujnim izlazom sustava, tako da će biti potrebna samo dva bakrena vodiča.

Primjer za narudžbu

Navedite model, oznaku diplomiranja, ukupnu dužinu i umetnutu dubinu redom, tj. (L×I)

Primjer1:WRNKB-230 K 1150x1000

I.E: integrirani obloženi termoelement s dvožičnim sustavom, instalacija s fiksnim vijcima, vodootporna priključna kutija, vanjski promjer Φ16 mm, oznaka K, ukupna duljina 1150, dubina umetanja 1000 mm.

Primjer 2: WZPKB-336 Pt100 L=1000

I.E: Dvožilni sustav s integriranom toplinskom otpornošću obložen platinom, instalacija pomičnih ferulnih vijaka, vodonepropusna spojna kutija, vanjski promjer, oznaka gradacije Pt100, ukupna duljina 1000 mm.

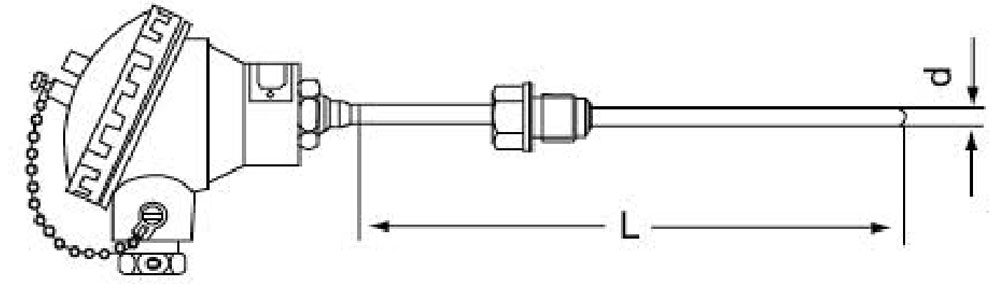

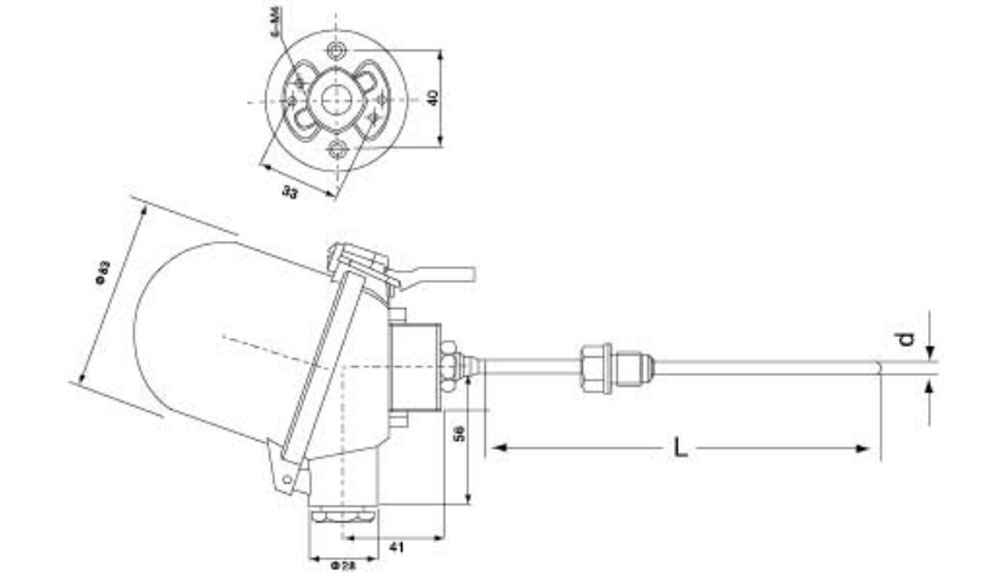

Termopar i toplinski otpor s transmiterom temperature

Model	Oznaka diplome	Raspon mjerenja (℃)	Cijev kućišta
Model	Oznaka diplome	Raspon mjerenja (℃)	Materijal	promjer cijevi	spec.
SBWZPR-231	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ6-12	300×150 400×250 450×300 500×350
SBWRNR-231	R	0-1000	1Cr18NiSTi、GH2520、316	Φ6-12	300×150 400×250 450×300 500×350

Model	Oznaka diplome	Raspon mjerenja (℃)	Cijev kućišta
Model	Oznaka diplome	Raspon mjerenja (℃)	Matenial	promjer cijevi	spec.
SBWZPK2-231	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti、GH2520、316	Φ6-12

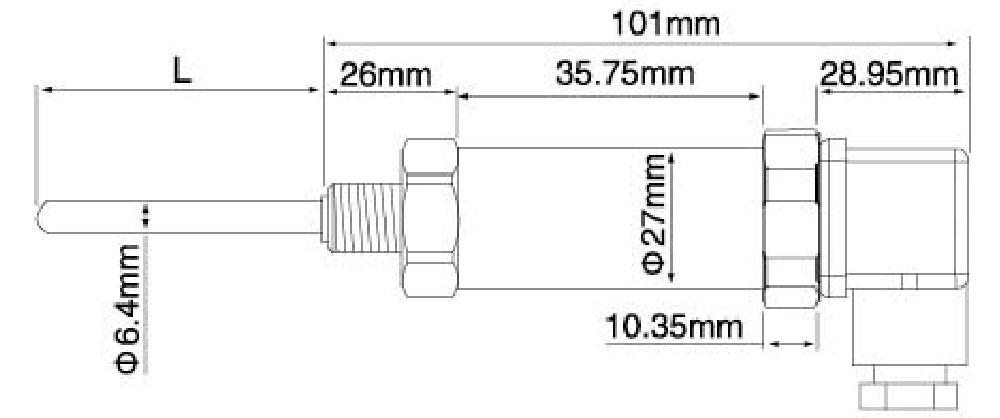

Hirschmann utični mali toplinski otpor i termoelement

Model	Oznaka diplome	Raspon mjerenja (℃)	Cijev kućišta
Model	Oznaka diplome	Raspon mjerenja (℃)	Matenial	promjer cijevi	spec.
SBWET-201	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti、GH2520、316	Φ4-12	50 100 150 200 300 400 500
