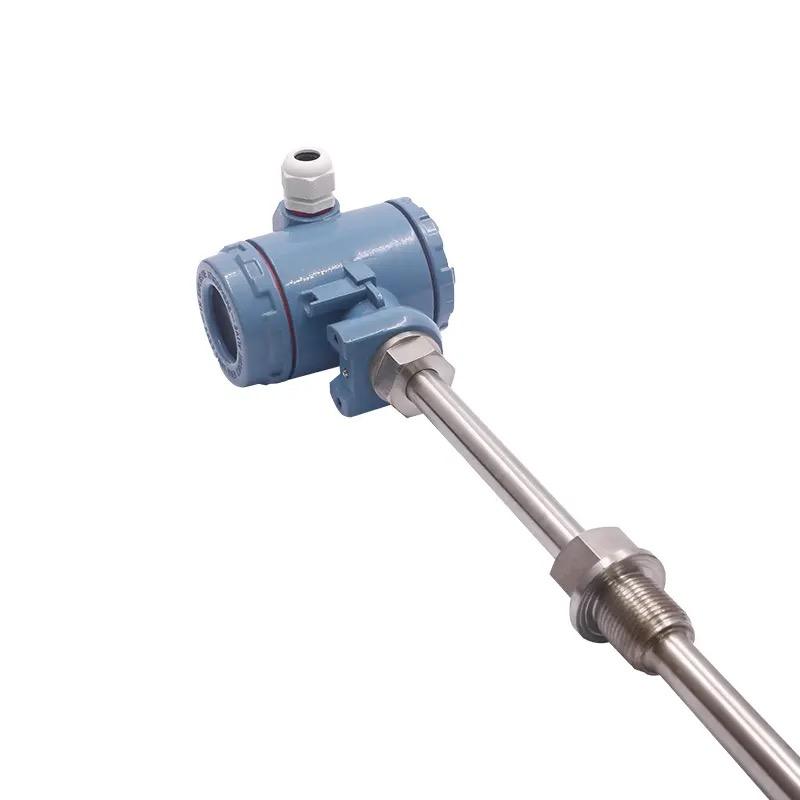

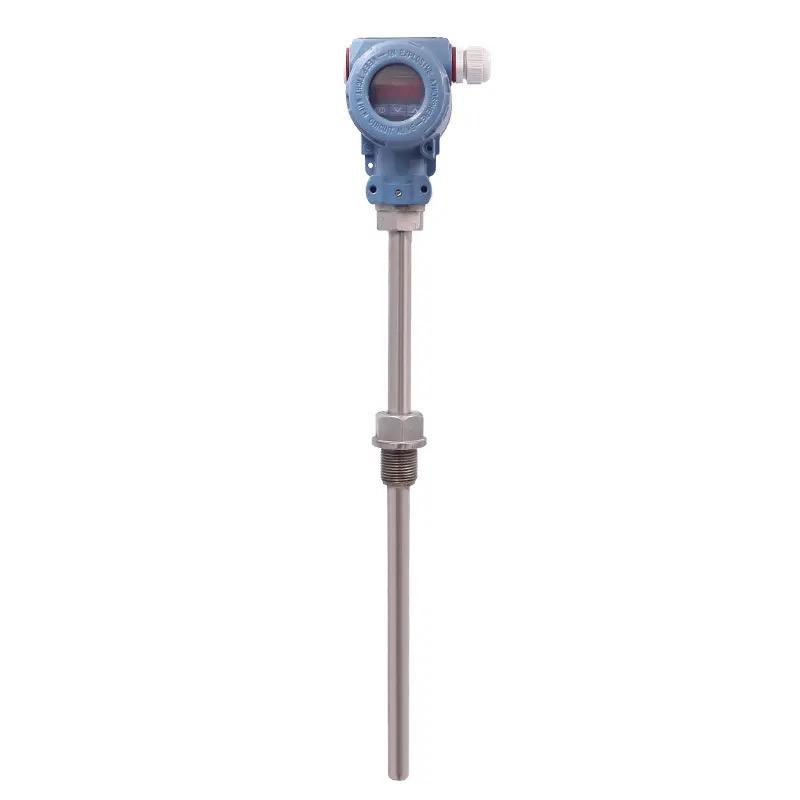

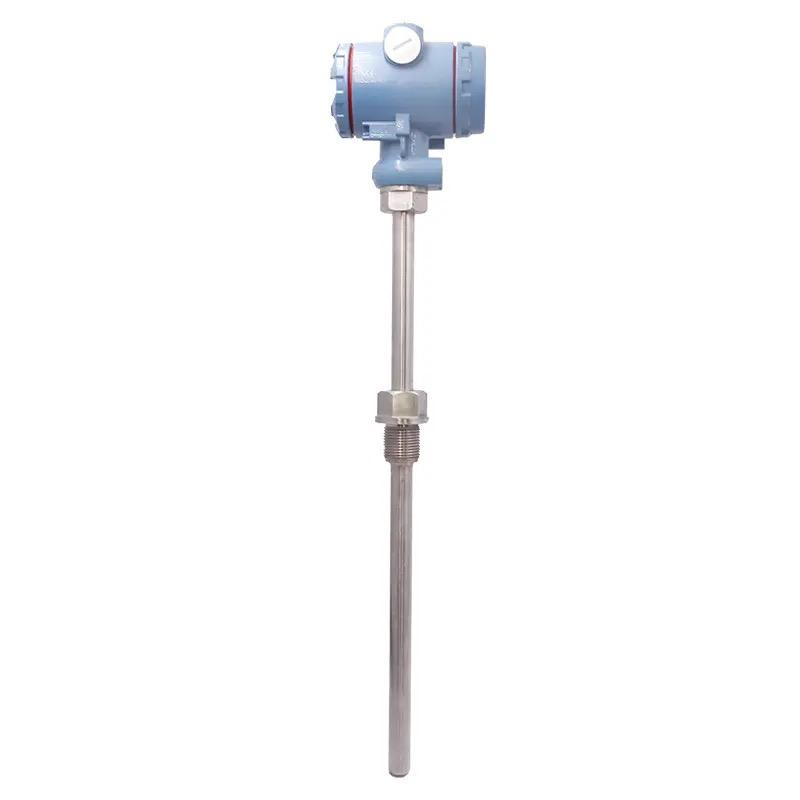

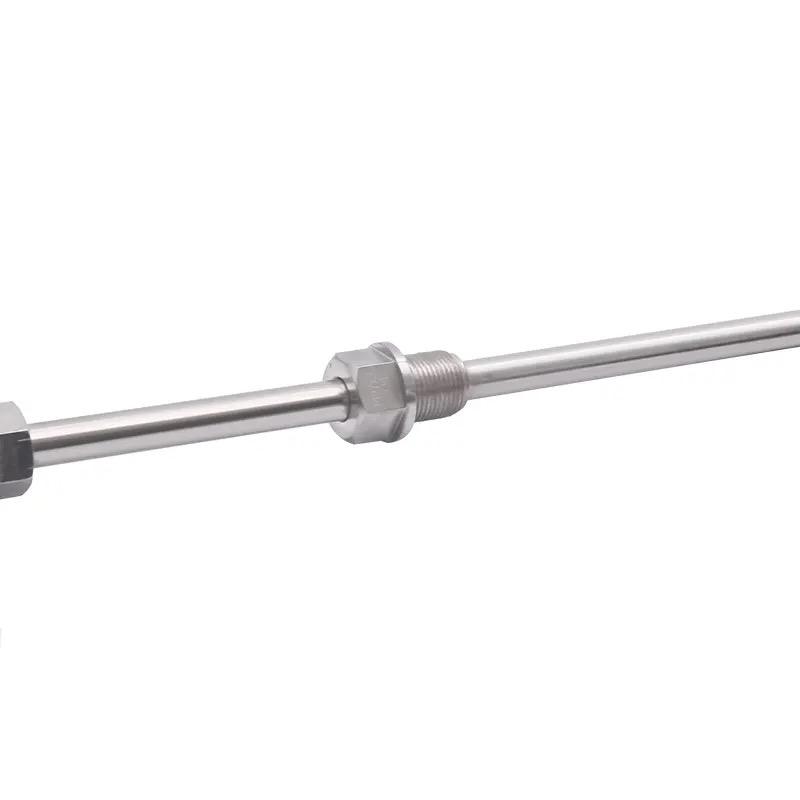

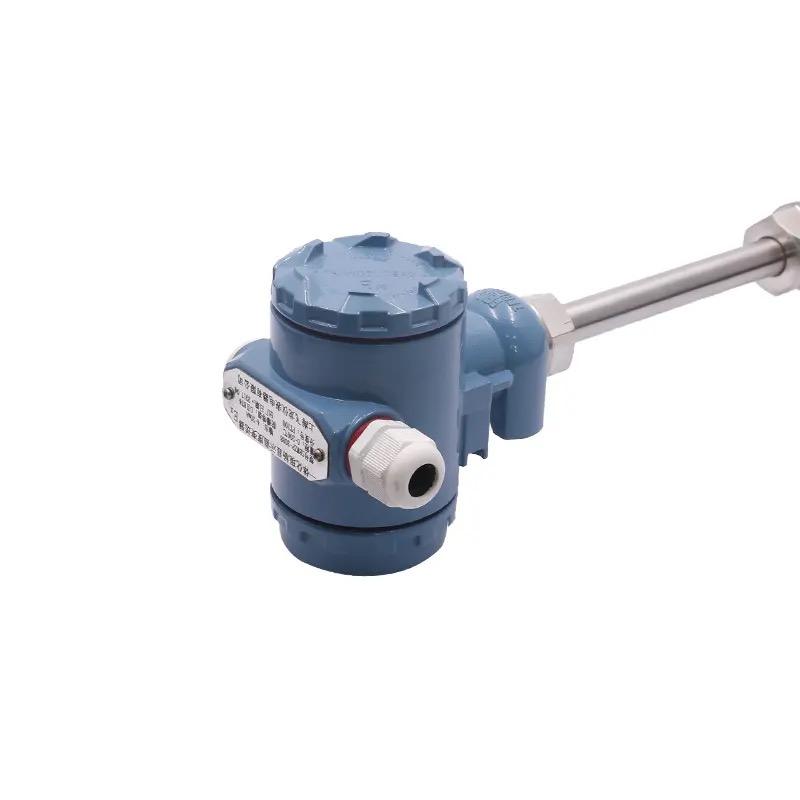

Potpuno izolirani integrirani temperaturni transmiter

Opći integrirani temperaturni odašiljač koristi se za ulaz signala toplinskog otpora (RTD), termopara (TC), otpora i napona, koji se mogu instalirati u senzor putem konfiguracije računala. (PEOFIBUS-PA i HART protokol su dostupni). Primjenjiva mjesta: · PCP integrirani transmiter temperature može se koristiti za transformaciju svih vrsta ulaznih signala u 4-20mA izlazne signale ·Unos Toplinski otpor (RTD) Termopar (TC) Otpor (Ω) Napon (mV) .Putem osobnog računala, konfiguracijski alat se može koristiti online. Karakteristike: .Opći PCP se može koristiti za sve vrste ulaznih signala .Električna izolacija .Dvožilni sustav i 4-20mA analogni izlaz .Visoka točnost .Signali oštećenja senzora ili kvara kratkog spoja mogu se postaviti unaprijed u skladu s NAMUR NE 43. ·EMC mora biti u skladu s NAMUR NE 21, CE .Certifikacija protiveksplozivne zaštite .Izlaz analogni .Korisnici mogu prilagoditi raspon mjerenja

Zatražite ponudu

Rad i struktura sustava

Sustav mjerenja

Inteligentni temperaturni transmiter je dvožilni sustav s analognim izlazom, ulaznim 2-, 3- i 4-žilnim signalima toplinskog otpora (RTD), signalom termoelementa i naponskim signalom, koji se mogu konfigurirati putem konfiguracijskog alata,

Ulazni toplinski otpor (RTD)

Vrsta	Raspon mjerenja	Min. Raspon mjerenja
Pt100 Pt500 Pt1000 U skladu s IEC 751	-200-850℃ -328-1562°F -200-250℃ -328-482°F -200-250℃ -328-482°F	10K (18°F) 10K (18°F) 10K (18°F)
Ni100 Ni500 Ni1000 U skladu s DIN 43760	-60-180℃ -76-356°F -60-150℃ -76-302°F -60-150℃ -76-302°F	10K (18°F) 10K (18°F) 10K (18°F)
Vrsta ožičenja	Kompenzacija otpora dvožilnog kabela za mjerenje sustava s 2, 3 ili 4 priključka (0-20Ω)
Otpor kabela senzora	Svaki kabel
Struja senzora	≤0,6 mA

Signal otpora (Ω)

Vrsta	Raspon mjerenja	Min. Raspon mjerenja
Otpor (Ω)	10..2000 (Ω)	100 (Ω)

Termopar (TC)

Vrsta	Raspon mjerenja	Min. Raspon mjerenja
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] U skladu s IEC 584 dio 1	0- 1820 ℃ 32-3308 °F 0- 2320 ℃ 32-4208 °F 0- 2495 ℃ 32-4523 °F -200- 915 ℃ -328-1679 °F -200- 1200℃ -328-2192°F -200- 1372℃ -328-2501°F -200- 900℃ -328-1652°F -270- 1300℃ -454-2372°F 0- 1768 ℃ 32-3214 °F 0- 1768 ℃ 32-3214 °F -200- 400℃ -328-752°F -200- 600℃ -328-1112°F 0- 2000 ℃ 32-3632 °F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k (900°F)
Hladni spoj	Unutarnji (Pt100) ili vanjski (0...80℃)，32..176°F
Točnost hladnog spoja	±1k
Struja senzora	30nA

Signal napona (mV)

Vrsta	Raspon mjerenja	Maksimalni raspon mjerenja
Milivolt (mV)	-10...100mV	5mV

ulaz izlaz (analogni)

Izlazni signal	4...20 mA.20..4 mA
Prijenosne karakteristike	Linearnost temperature, otpora i napona
Maksimalno opterećenje	(V-8V)/0,025A

(1) Bez reference

(2) U skladu s DIN 43710

(3) U skladu s ASTM E988

Digitalni filter Grae 1	0...8s
ulazna struja	≤3,5 mA
Ograničenje struje	≤25 mA
Prekidač s vremenskom odgodom	4 s (Tijekom napajanja na la-3,8 mA)
Vrijeme odziva	1s

Signal greške (praćenje greške)

Ispod donje granice mjerenja	Dutput do 3,8 mA
Iznad mjerenja gornja Iirmit	Izlaz do 20,5mA
Oštećenje senzora Kratki spoj senzora	Može se postaviti na ≤3,6 mA ili ≥21,0 mA

Električni priključak

Napajanje	U _b =8...35V DC Zaštita od polariteta
Električna izolacija (ulaz/izlaz)	U=3,75kV AC
Dopušteni raspon fluktuacije	U≤5V (kada Ub≥13V, f _max =1KH ₂ t)

Točnost

Referentni uvjeti

Ocijenjena temperatura 23℃ (73,4°F）±5K

Toplinski otpor (RTD)

Vrsta	Točnost mjerenja
Pt100,Ni100 Pt500, Ni500 Pt1000,Ni1000	0,2K ili 0,08% 0,5K ili 0,20% 0,3K ili 0,12%

Signal otpora (Ω)

Vrsta	Točnost mjerenja	Raspon mjerenja
Otpornost	±0,1Ω ili 0,08%	10...40Ω
Otpornost	±1,5Ω ili 0,12%	10...2000Ω

Termopar (TC)

Vrsta	Točnost mjerenja
K, J, T, E, L, U, N, C, D S.B.R. MoRe5-MoRe41	tipično 0,5 k ili 0,08% tip. 1,0 k ili 0,08% tip. 2,0 k ili 0,08%
Allected by interna relerentnost kraj	Pt100 DIN IEC751 C1.B

Signal napona (mV)

Vrsta	Točnost mjerenja	Raspon mjerenja
Milivolt (mv)	±20μV ili 0,08%	-10...10mV

Pod utjecajem napajanja	≤±0,01%/V s odstupanjem od 24 ^[3]	Raspon mjerenja
Pod utjecajem opterećenja	≤±0,02%/100Ω ^[3]	-10...10mV

(1) Nije primjenjivo na termoelement.

(2) % je relativan u odnosu na podesivi raspon mjerenja (maks. vrijednost).

(3) Svi ala se odnose na konačnu vrijednost mjerenja (FSD)

Promjena temperature	RTD Td=±(15ppmkMaks. mjerni raspon)±50 ppmKUnaprijed postavljeni mjerni raspon)∆θToplinski otpor Pt100 Td=±(15ppmk(Konačna vrijednost mjerenja 200) 50ppm/KUnaprijed podešeni raspon mjerenja)∆θ Termopar (TC) Td=±(50 ppmKMaks. mjerni raspon 50ppm/KUnaprijed podešeni mjerni raspon)*∆θ ∆θ=Vrijednost temperature okoliša odstupa od temperature zadržavanja
Dugoročna stabilnost	≤0,1K/godina[1] ili ≤0,05%/godina[1][2]

Stanje ugradnje

Kut ugradnje	Bez ograničenja
Područje ugradnje	Vodonepropusna spojna kutija ili spojna kutija zaštićena od eksplozije

Uvjeti primjene Uvjeti okoline

Temperatura okoline	-40... 85°C (-40..185°F). Primjenjivo na područja zaštićena od eksplozije
Temperatura skladištenja	-0.. 100℃ (-40...-212°F)
Klimatska klasa	n u skladu s EN G0654-1, ClaasC
Kondenzacija	Dozvola
ProtacLlon klasa	IP 00/IP 66 Instalacija
Zaštita od vibracija	U skladu s IEC 60068-2-6
Elektromagnetska kompatibilnost	Anti-EMI i anti-EMl zračenje u skladu s EN 61326-1 i NAMUR NE 21

Mehanička struktura

Welghl	=40g
Materijal	Kućište: PC, plastika ili poliester
Terminal	kabel maks., 1,75 mm2 (0,0027 in2)

Zaslon i operativni sustav Daljinski rad

Alat za konfiguraciju	Poseban alat za konfiguraciju
Konfiguracijski softver	Računalni operativni softver (Reaowin 2000 ]
ispreplitati se	PC sučelje spojeno kabelom TTL-l-RS 232 s utikačem
Konfiguracijski parametar	Vrsta senzora, vrsta povezivanja i inženjerska jedinica (C/F raspon mjerenja, unutarnja/vanjska kompenzacija hladnog spoja, kompenzacija otpora kabela u mjerenju dvožilnog sustava, stanje kvara, izlazni signal ( 4...20/20...4 mA), digitalni filtar (vlažni), izlaz, oznaka mjerne točke (8 znakova) i analogni izlaz.
