Transmiter temperature: kako radi, točnost i odabir

Što je odašiljač temperature i kako radi?

A transmiter temperature radi tako da prima električni izlaz od temperaturnog senzorskog elementa, obrađuje ga kroz unutarnji sklop za kondicioniranje signala i linearizaciju i generira standardizirani izlaz proporcionalan izmjerenoj temperaturi. Unutarnja arhitektura modernog digitalnog temperaturnog transmitera sastoji se od četiri funkcionalna stupnja koji zajedno transformiraju neobrađeni, nelinearni signal senzora u točan izlaz otporan na šumove prikladan za prijenos na velike udaljenosti i izravnu obradu putem distribuiranog upravljačkog sustava ili programabilnog logičkog kontrolera.

Četiri unutarnja stupnja pretvornika temperature

Lanac obrade signala unutar modernog industrijskog temperaturnog transmitera slijedi konzistentnu arhitekturu bez obzira je li ulaz iz termopara, RTD-a ili druge vrste senzora:

• Akvizicija ulaznog signala: Ulazni krug odašiljača prima signal senzora, koji može biti EMF na razini milivolta od termoelementa (obično 0 do 60 mV ovisno o vrsti i rasponu temperature) ili vrijednost otpora od RTD (obično 100 do 400 ohma za Pt100 senzor u cijelom njegovom mjernom rasponu). Ulazni krug osigurava struju pobude za RTD senzore (obično 0,2 do 1,0 mA kako bi se smanjila pogreška samozagrijavanja) i primjenjuje visoko pojačanje ulazne impedancije na milivoltne signale termopara kako bi se izbjeglo opterećenje izlaza senzora.
• Analogno digitalna pretvorba: Pojačani ulazni signal pretvara se u digitalni prikaz pomoću analogno-digitalnog pretvarača visoke rezolucije, obično s razlučivošću od 16 do 24 bita. Ova visoka razlučivost osigurava da transmiter može razriješiti vrlo male temperaturne promjene unutar svog konfiguriranog raspona mjerenja. 16-bitni pretvarač u rasponu od 100 stupnjeva Celzijusa razrješava pojedinačne temperaturne promjene od približno 0,0015 stupnjeva Celzijusa, što je daleko finije od konačne mjerne nesigurnosti sustava, ali pruža unutarnju preciznost potrebnu za održavanje točnosti nakon linearizacije i proračuna izlaza.
• Linearizacija i kompenzacija: Digitalni procesor primjenjuje karakterizacijski polinom specifičan za senzor pohranjen u memoriji predajnika za pretvaranje sirove digitalne vrijednosti u vrijednost temperature. Ovaj korak linearizacije je bitan jer ni EMF termoelementa u odnosu na temperaturu niti odnosi otpora RTD-a u odnosu na temperaturu nisu linearni; karakterizacijski polinomi definirani u standardu IEC 60584 za termoparove i standardu IEC 60751 za Pt RTD kompenziraju ove nelinearnosti. Za odašiljače s termoparovima, ova faza također primjenjuje kompenzaciju hladnog spoja koja uzima u obzir temperaturu referentnog spoja na stezaljkama odašiljača, koja se mora izmjeriti i oduzeti od izlaza termopara kako bi se proizvelo točno očitanje temperature procesa.
• Generiranje izlaza: Linearizirana vrijednost temperature koristi se za izračunavanje izlazne struje linearnim preslikavanjem izmjerene temperature na raspon struje od 4 do 20 mA. Odašiljač pokreće precizni izvor struje koji održava izračunati strujni izlaz neovisno o naponu napajanja petlje i otporu kabela, dajući signal strujne petlje neovisan o naponu koji prijemni instrument vidi kao procesnu varijablu.

Kako odašiljač temperature radi s termoparovima?

Termopar je spoj dviju različitih metalnih žica koji generira malu elektromotornu silu (EMF) proporcionalnu temperaturnoj razlici između mjernog spoja (vrućeg spoja, postavljenog na točki mjerenja procesa) i referentnog spoja (hladnog spoja, smještenog na mjestu gdje žica termopara prelazi u bakrene vodiče, obično na ulaznim terminalima odašiljača). Termopar ne mjeri apsolutnu temperaturu; mjeri temperaturnu razliku, a temperaturni transmiter mora dodati referentnu temperaturu spoja kako bi tu razliku pretvorio u apsolutnu temperaturu procesa.

Moderni temperaturni transmiteri uključuju interni kompenzacijski senzor hladnog spoja, obično precizni termistor ili silikonski senzor razmaka pojasa, postavljen na ulazne terminale termoelementa. Ovaj senzor mjeri stvarnu temperaturu ulaznih terminala transmitera i dodaje ovu referentnu temperaturu spoja izmjerenom EMF-u termopara tijekom proračuna linearizacije. Točnost kompenzacije hladnog spoja značajno pridonosi ukupnoj mjernoj nesigurnosti sustava odašiljača s termoparovima, a visokokvalitetni odašiljači specificiraju svoju točnost kompenzacije hladnog spoja odvojeno od točnosti kondicioniranja signala odašiljača. Pogreška kompenzacije hladnog spoja od 0,5 stupnjeva Celzijusa izravno se dodaje ukupnoj pogrešci mjerenja bez obzira na kvalitetu svih ostalih komponenti sustava.

Odabir tipa termoelementa određuje raspon mjerenja, osjetljivost i karakteristike kemijske kompatibilnosti kombinacije odašiljača senzora. Najčešći tipovi koji se koriste s industrijskim temperaturnim transmiterima su:

• Tip K (kromel/alumel): Najrašireniji industrijski termopar, koji pokriva raspon od približno 200 do 1260 stupnjeva Celzijusa sa Seebeckovim koeficijentom od približno 41 mikrovolta po stupnju Celzija. Tip K prikladan je za oksidirajuće i inertne atmosfere i pruža odgovarajuću točnost za većinu industrijskih aplikacija za praćenje temperature.
• Tip J (željezo/konstantan): Prikladno za redukcijske ili vakuumske atmosfere, s rasponom od 40 do 750 stupnjeva Celzija i Seebeckovim koeficijentom od približno 51 mikrovolta po stupnju Celzija. Veći izlaz po stupnju u usporedbi s tipom K znači manje ulazne signale odašiljača za obradu, ali željezni vodič ograničava maksimalnu temperaturu i dopuštenu atmosferu.
• Tip T (bakar/konstantan): Koristi se za kriogena mjerenja i mjerenja niskih temperatura od 200 do 350 stupnjeva Celzijusa, s izvrsnom ponovljivošću na temperaturama ispod 0 stupnjeva Celzijusa, što ga čini preferiranim izborom za aplikacije praćenja hladnih soba i kriogenih skladišta.

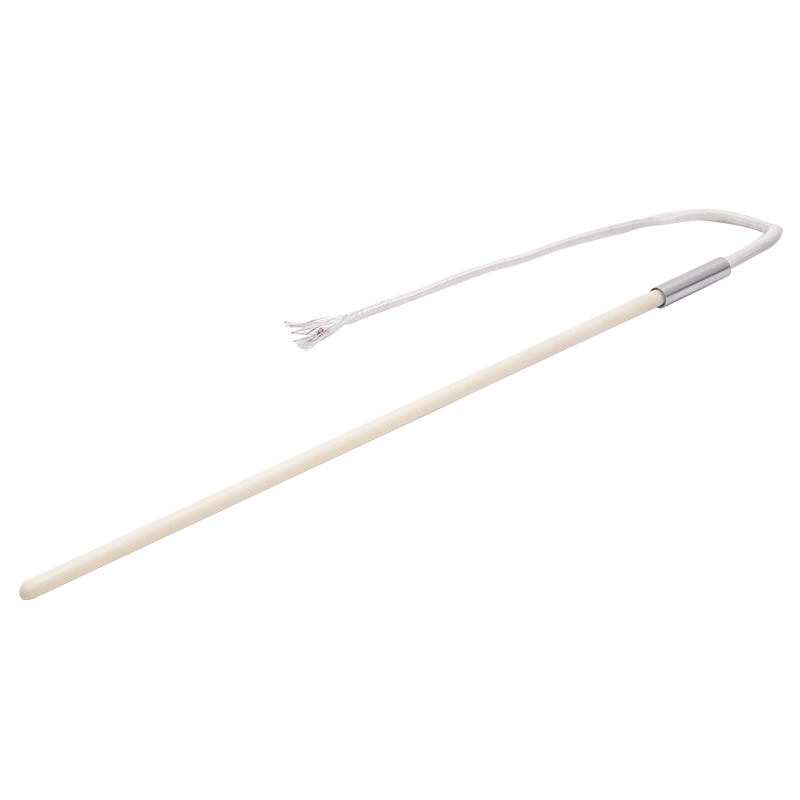

• Tip R i tip S (legure platine/rodija): Termoparovi od plemenitih metala koji se koriste na visokim temperaturama od 0 do 1600 stupnjeva Celzijusa u primjenama kao što su proizvodnja stakla, keramike i čelika gdje termoparovi od osnovnih metala ne bi preživjeli. Njihovi niži Seebeckovi koeficijenti (približno 10 mikrovolta po stupnju Celzijusa) zahtijevaju pojačanje ulaza odašiljača visoke razlučivosti da bi se postigla odgovarajuća točnost.

RTD ulazna obrada u temperaturnim transmiterima

Otporni temperaturni detektori (RTD) rade na bitno drugačijem fizičkom principu od termoparova, mjereći povećanje električnog otpora čistog metalnog elementa (platine u tipovima Pt100 i Pt1000) kako temperatura raste. Odašiljač daje malu poznatu struju kroz RTD element i mjeri rezultirajući napon za izračunavanje otpora, zatim primjenjuje Callendar Van Dusenovu jednadžbu ili karakterizacijski polinom IEC 60751 za pretvaranje ovog otpora u temperaturu.

Konfiguracije trožilne i četverožične RTD veze koriste se za uklanjanje učinka otpora žice na točnost mjerenja. U dvožilnoj konfiguraciji, otpor provodne žice (koji varira ovisno o temperaturi okoline i duljini žice) dodaje se izravno izmjerenom otporu RTD-a i uvodi pogrešku koja se ne može ispraviti. U konfiguraciji s tri žice, odašiljač koristi Wheatstoneov most ili ekvivalentni krug koji poništava otpor vodiča zajedničke povratne žice, smanjujući pogrešku na razliku u otporu između dvije odvojene žice. U četverožičnoj konfiguraciji, odvojeni parovi žica za prijenos struje i napon u potpunosti eliminiraju učinak otpora žice na mjerenje, postižući punu intrinzičnu točnost RTD senzora. Četverožične veze standardne su za laboratorijske i procesne aplikacije visoke točnosti; trožilni spojevi uobičajeni su u industrijskim instalacijama gdje je neka pogreška rezidualnog otpora vodiča prihvatljiva.

Koliko su točni odašiljači temperature?

Točnost sustava odašiljača temperature kombinacija je više pojedinačnih izvora pogreške od kojih svaki doprinosi ukupnoj mjernoj nesigurnosti. Razumijevanje ovih izvora pogrešaka i načina na koji se oni kombiniraju ključno je za odabir odašiljača s odgovarajućom točnošću za određenu primjenu i za tumačenje specifikacija točnosti navedenih u podatkovnim tablicama odašiljača.

Komponente točnosti odašiljača

Kompletan proračun točnosti sustava odašiljača temperature uključuje doprinose iz sljedećih izvora:

• Preciznost senzora: Norma IEC 60751 definira dvije klase točnosti Pt100 RTD. Senzori klase A imaju točnost od plus ili minus (0,15 0,002 puta apsolutna vrijednost T) stupnjeva Celzija, gdje je T temperatura u stupnjevima Celzija, što daje približno plus ili minus 0,25 stupnjeva Celzija na 50 stupnjeva Celzija i plus ili minus 0,55 stupnjeva Celzija na 200 stupnjeva Celzija. Senzori klase B imaju dvostruko veću toleranciju od klase A. Točnost termoelementa prema IEC 60584 izražava se kao postotak očitanja ili fiksne vrijednosti u stupnjevima Celzijusa, što god je veće: standardni termoelement klase 1 tipa K ima točnost od plus ili minus 1,5 stupnjeva Celzija ili plus ili minus 0,4 posto očitanja, što god je veća.
• Referentna točnost odašiljača: Vlastita točnost kondicioniranja signala odašiljača, navedena na referentnoj temperaturi okoline (obično 20 do 25 stupnjeva Celzijusa) u stabilnim uvjetima. Visokokvalitetni industrijski transmiteri temperature od proizvođača kao što su Emerson Rosemount, ABB, Endress Hauser i Yokogawa postižu specifikacije referentne točnosti od plus ili minus 0,05 do 0,1 stupnjeva Celzija za RTD ulaze i plus ili minus 0,1 do 0,5 stupnjeva Celzija za ulaze termoelemenata, čineći transmiter relativno malim doprinosom ukupnoj nesigurnosti sustava kada je visoka koriste se senzori točnosti.
• Učinak temperature okoline: Točnost odašiljača opada kako njegova radna temperatura odstupa od referentne temperature. Tipični učinci temperature okoline odašiljača navedeni su kao promjena izlaza po stupnju Celzijusa promjene temperature okoline, često u rasponu od 0,005 do 0,02 stupnja Celzijusa po stupnju Celzijusa promjene ambijenta. U odašiljaču smještenom u terenskom kućištu koji može imati temperaturu okoline od minus 20 do plus 60 stupnjeva Celzija, učinak temperature okoline može dodati 0,4 do 1,6 stupnjeva Celzija dodatne nesigurnosti ukupnoj pogrešci mjerenja.
• Dugoročno pomicanje: Točnost odašiljača temperature postupno se mijenja tijekom vremena zbog starenja elektroničkih komponenti i mehaničkog naprezanja uzrokovanog termičkim ciklusima. Dobro dizajnirani industrijski odašiljači specificiraju dugoročnu stabilnost od plus ili minus 0,1 do 0,25 posto raspona tijekom 10-godišnjeg perioda servisiranja, što znači manje od 0,1 stupnja Celzijusa pomaka godišnje za tipičan raspon mjerenja od 100 stupnjeva Celzijusa. Provjera pomaka periodičnom provjerom kalibracije standardna je praksa za održavanje integriteta mjerenja tijekom radnog vijeka odašiljača.

Praktična točnost u primjeni procesa

Kombinirana točnost dobro usklađenog sustava senzora i odašiljača u tipičnoj industrijskoj procesnoj instalaciji, uzimajući u obzir sve izvore grešaka, obično pada u rasponu od plus ili minus 0,5 do 2 stupnja Celzija za sustave temeljene na RTD i plus ili minus 1,5 do 5 stupnjeva Celzija za sustave temeljene na termoparovima. Veći raspon nesigurnosti za sustave termoparova odražava kombinaciju niže inherentne točnosti samog senzora, pogreške kompenzacije hladnog spoja na odašiljaču i veću osjetljivost EMF mjerenja termoparova na električne smetnje.

Za primjene koje zahtijevaju mjernu nesigurnost ispod plus ili minus 0,5 stupnjeva Celzijusa, odaberite Pt100 RTD s tolerancijom klase A ili 1/3 DIN, povežite ga u četverožilnoj konfiguraciji, koristite odašiljač visoke točnosti specificiran za RTD ulaz i postavite odašiljač na mjesto sa stabilnom i umjerenom temperaturom okoline. Četverožični Pt100 sustavi vodećih proizvođača mogu postići kombiniranu mjernu nesigurnost od plus ili minus 0,2 do 0,3 stupnja Celzijusa u dobro kontroliranim instalacijama, prikladnim za farmaceutske, prehrambene i precizne procesne primjene gdje je potrebna stroža kontrola temperature.

Usporedba točnosti: termoelement naspram RTD sustava odašiljača

Integrirani odašiljači temperature: Dizajn i prednosti

An integrirani transmiter temperature kombinira senzorski element i elektroniku odašiljača u jedan fizički sklop, obično montiran izravno na zaštitni otvor ili u glavu sklopa temperaturnog senzora. Ovaj integrirani pristup je u suprotnosti s tradicionalnom podijeljenom arhitekturom gdje se odvojeni daljinski senzor povezuje s odvojeno montiranim odašiljačem preko produžnog kabela, i pruža nekoliko praktičnih i izvedbenih prednosti koje su integrirane odašiljače učinile preferiranom konfiguracijom za većinu novih industrijskih procesnih temperaturnih instalacija.

Fizičke konfiguracije integriranih temperaturnih transmitera

Integrirani transmiteri temperature dostupni su u dvije primarne fizičke konfiguracije:

• Odašiljači na glavi: Kompaktni modul odašiljača montiran unutar priključne glave sklopa temperaturnog senzora montiranog na zaštitnu komoru. Modul odašiljača obično zauzima kućište formata DIN B ili DIN A koje se uklapa u standardnu ​​spojnu glavu, a vodovi senzora spajaju se izravno na terminale odašiljača unutar zatvorenog kućišta glave. Odašiljači koji se montiraju na glavu eliminiraju produžnu žicu između senzora i odašiljača, uklanjajući izvore hvatanja EMF-a, pogrešku otpora vodiča i degradaciju mjerenja izazvanu konektorom koji utječu na sustave proširenih žica. Oni emitiraju standardni signal strujne petlje od 4 do 20 mA na dvije žice koje izlaze iz spojne glave u upravljački sustav, zahtijevajući samo standardni upravljački kabel umjesto specijalizirane produžne žice ili termoelementne produžne žice potrebne u sustavima s podijeljenom arhitekturom.
• Odašiljači montirani na šinu ili DIN šinu: Kompaktni moduli odašiljača dizajnirani za montažu na standardnu DIN 35 tračnicu unutar ormara s instrumentima ili ranžirnih ploča, obično primaju ulaze senzora od senzora udaljenog polja preko kratkih do umjerenih kabela. Ovi odašiljači prihvaćaju isti raspon ulaza senzora kao tipovi koji se montiraju na glavu, ali su smješteni u kontroliranom okruženju ormara s instrumentima, smanjujući temperaturne varijacije okoline koje doživljavaju i pojednostavljujući pristup za konfiguraciju i zamjenu. Odašiljači montirani na tračnice obično se koriste u grupiranim primjenama gdje se više senzora napaja u jedan ormarić, te u instalacijama gdje lokacija procesnog priključka ne dopušta ugradnju odašiljača montiranog na glavu zbog temperature, vibracija ili ograničenja pristupa.

Prednosti izvedbe integriranih odašiljača

Integrirana arhitektura donosi mjerljiva poboljšanja performansi u odnosu na sustave odašiljača podijeljenih senzora u nekoliko područja koja izravno utječu na kvalitetu mjerenja i pouzdanost sustava:

• Otklanjanje grešaka produžne žice termoelementa: Produžna žica termopara prenosi milivoltni signal termopara od glave senzora do daljinskog odašiljača ili kontrolnog sustava. Svaki prekid, konektor ili petlja za uzemljenje u ovoj produžnoj žici stvara pogreške koje se ne mogu razlikovati od legitimnih signala temperature na prijemnom instrumentu. Odašiljači postavljeni na glavu u potpunosti eliminiraju produžnu žicu pretvaranjem milivoltnog signala u signal strujne petlje od 4 do 20 mA na glavi senzora, a signal strujne petlje potpuno je imun na šum i pogreške curenja koje kvare milivoltne signale tijekom dugih vožnji.
• Poboljšana otpornost na buku: Izlaz strujne petlje od 4 do 20 mA integriranog odašiljača daleko je otporniji na elektromagnetske smetnje (EMI) od obližnjih motora, pogona s promjenjivom frekvencijom i kabela za napajanje od signala milivoltnog senzora koji se prenose dugim produžnim žicama. U industrijskim okruženjima sa značajnim električnim šumom, ovo poboljšanje otpornosti na šum često proizvodi mjerljivo smanjenje varijabilnosti mjerenja, što izravno dovodi do stabilnije kontrole procesa.
• Smanjeni troškovi ožičenja: Standardni oklopljeni kabel s upredenom paricom koji se koristi za spojeve strujne petlje od 4 do 20 mA košta 40 do 60 posto manje po metru od specijalizirane produžne žice termoelementa potrebne za nekompenzirane dugotrajne termoelemente. Za velike instalacije sa stotinama točaka mjerenja temperature na udaljenostima od 50 metara ili više od kontrolne sobe, ova razlika u troškovima kabliranja predstavlja značajnu uštedu kapitalnih troškova koja djelomično ili potpuno nadoknađuje višu jediničnu cijenu odašiljača montiranih na glavu u usporedbi s jednostavnim terminalnim glavama.

Odabir pravog temperaturnog transmitera za kontrolu procesa

Odabir ispravnog temperaturnog transmitera za aplikaciju kontrole procesa zahtijeva usklađivanje specifikacija transmitera s mjernim zahtjevima aplikacije u više dimenzija istovremeno. Sljedeći okvir bavi se ključnim kriterijima odabira u praktičnom nizu odluka.

Vrsta senzora i mjerni raspon

Prva odluka o odabiru je tip senzora, koji određuje temeljni potencijal točnosti, raspon mjerenja i ekološku kompatibilnost sustava. Koristite RTD (Pt100 ili Pt1000) senzore i kompatibilne odašiljače za aplikacije koje zahtijevaju točnost mjerenja bolju od plus ili minus 1 stupanj Celzijusa, za temperature ispod 600 stupnjeva Celzijusa i gdje je potrebna dugoročna stabilnost tijekom godina neprekidnog rada. Koristite senzore termoparova i kompatibilne odašiljače za temperature iznad 600 stupnjeva Celzijusa, za primjene gdje je potreban brzi odgovor na brze promjene temperature ili gdje je cijena RTD senzora previsoka za veliki broj mjernih točaka.

Univerzalni ulazni odašiljači koji prihvaćaju i termoelemente i RTD ulaze dostupni su od većine velikih proizvođača i posebno su vrijedni u objektima s različitim inventarima senzora ili u aplikacijama za naknadnu ugradnju gdje postojeći tip senzora možda nije poznat u vrijeme nabave odašiljača. Univerzalni ulazni odašiljači obično žrtvuju mali prirast točnosti u usporedbi s odašiljačima specifičnim za senzore zbog kompromisa uključenih u projektiranje ulaznih krugova za rukovanje i signalom termoelementa milivoltne razine i mjerenjem otpora potrebnim za RTD ulaze, ali moderni dizajni smanjili su ovu kaznu točnosti na manje od 0,05 stupnjeva Celzija u većini slučajeva.

Izlazni protokol i komunikacijski zahtjevi

Izlazni protokol odašiljača mora biti kompatibilan s infrastrukturom prijemnog kontrolnog sustava:

• 4 do 20 mA samo analogno: Prikladno za starije DCS i PLC sustave bez mogućnosti digitalne komunikacije na terenu ili za jednostavne primjene gdje je potrebna samo trenutna vrijednost procesne temperature u kontrolnom sustavu i ne trebaju se prenositi nikakvi dijagnostički podaci. Samo analogni odašiljač je najjednostavnija i najjeftinija opcija, koja zahtijeva samo standardnu ​​analognu ulaznu karticu u sustavu upravljanja prijemom.
• 4 do 20 mA s HART-om: HART protokol (Highway Addressable Remote Transducer) postavlja digitalni signal na strujnu petlju od 4 do 20 mA, omogućujući komunikaciju podataka o konfiguraciji, dijagnostici i sekundarnim procesnim varijablama u sustav upravljanja imovinom kompatibilan s HART-om, dok primarni signal od 4 do 20 mA nastavlja raditi s postojećom analognom ulaznom infrastrukturom. Odašiljači koji podržavaju HART dominantan su izbor za nove instalacije industrijskih odašiljača temperature diljem svijeta jer pružaju mogućnost digitalne dijagnostike bez potrebe za zamjenom postojeće analogne infrastrukture ožičenja.
• Foundation Fieldbus ili PROFIBUS PA: Čiste digitalne sabirnice polja koje zamjenjuju strujnu petlju od 4 do 20 mA potpuno digitalnim komunikacijskim protokolom koji prenosi višestruke procesne varijable, dijagnostiku i konfiguracijske parametre preko jednog para žica koje mogu povezati više uređaja u topologiji sabirnice. Prikladno za nove instalacije gdje sustav upravljanja podržava ove protokole, a prednosti multivarijabilnog mjerenja i sveobuhvatne dijagnostike iz jednog para žica opravdavaju veće troškove inženjeringa instalacije u usporedbi s analognim ili HART sustavima.
• Bežično (WirelessHART ili ISA100): Bežični odašiljači temperature koji prenose mjerenja na bežični pristupnik bez signalnog kabela, napajaju se baterijama ili prikupljaju energiju iz procesnog okruženja. Bežični odašiljači posebno su vrijedni u aplikacijama za naknadnu ugradnju gdje bi postavljanje novih signalnih kabela na nepristupačne ili opasne lokacije bilo pretjerano skupo, te u aplikacijama za nadzor imovine koja se kreće ili rotira, gdje su žičane veze nepraktične.

Uvjeti okoline i procesa

Fizičko okruženje u kojem će se odašiljač instalirati nameće zahtjeve za kućište odašiljača, ocjenu zaštite od prodora i certifikaciju opasnog područja:

• Zaštita od prodora: Kućište odašiljača mora imati minimalnu ocjenu IP65 (nepropusno za prašinu i zaštićeno od vodenih mlazova) za vanjske instalacije i okruženja ispiranja; IP67 (uronjenje do 1 metar) za aplikacije s rizikom od poplave vodom; i IP68 (kontinuirano uranjanje) za odašiljače instalirane na uronjenim mjestima. Mora se provjeriti IP ocjena priključne glave i svih kabelskih ulaza, budući da elektronika predajnika može imati višu IP ocjenu od ulaznih armatura koje se stvarno koriste u instalaciji.
• Certifikacija opasnog područja: Odašiljači instalirani u područjima koja su prema nacionalnim ili međunarodnim standardima klasifikacije opasnih područja klasificirana kao potencijalno eksplozivna moraju imati odgovarajuću certifikaciju za specifičnu klasifikaciju područja. Najčešće metode zaštite opasnih područja za temperaturne transmitere su intrinzična sigurnost (Ex ia ili Ex ib) za upotrebu u zonama 0, 1 i 2 (opasnost od plina) i kućišta otporna na plamen i eksploziju (Ex d) za primjene gdje su potrebni transmiteri veće snage. Provjerite pokriva li specifično odobrenje pretvornika skupinu plina i temperaturnu klasu primjenjivu na mjesto postavljanja.
• Otpornost na vibracije i udarce: U instalacijama koje su podložne vibracijama procesnih strojeva, odaberite testirane odašiljače i ocijenjene za očekivanu frekvenciju i amplitudu vibracija. Odašiljači za aplikacije nadzora kompresora, crpki i turbina trebaju biti ocijenjeni prema standardima ispitivanja vibracija IEC 60068 2 6 s razinama vibracija od najmanje 2g u rasponu frekvencija od 10 do 2000 Hz kako bi se izbjegao preuranjeni kvar zbog zamora komponenti izazvanih vibracijama.

Sažetak ključnih parametara odabira

Kako otkloniti problem s odašiljačem temperature?

Transmiter temperature rješavanje problema slijedi logičan dijagnostički slijed koji sustavno izolira grešku na senzoru, ožičenju ili elektronici odašiljača prije donošenja zaključaka o tome koja komponenta zahtijeva pozornost. Pristup problemima odašiljača bez ove sustavne strukture dovodi do nepotrebnih zamjena komponenti i produženog zastoja procesa. Sljedeći redoslijed pokriva najčešće kategorije kvarova u instalacijama industrijskih temperaturnih transmitera.

Konstantni maksimalni ili minimalni izlaz (zasićeni signal)

Izlaz odašiljača zaključan na 20,5 mA (ili struja kvara na visokoj skali odašiljača) ili na 3,6 mA (struja kvara na nižoj skali) označava da je odašiljač detektirao stanje izvan raspona ili grešku senzora i doveo svoj izlaz na unaprijed postavljenu vrijednost za sigurnost od kvara. Dijagnosticirajte na sljedeći način:

1. Provjerite aktivne kodove grešaka: Spojite HART komunikator ili konfiguracijski softver proizvođača na odašiljač i očitajte sve aktivne dijagnostičke pogreške. Sustav samodijagnostike odašiljača obično će identificirati radi li se o kvaru otvorenog ulaza senzora, kratkom spoju na ulazu senzora, ulazu senzora izvan dometa ili kvaru internog hardvera odašiljača. Ove dijagnostičke informacije odmah usmjeravaju istraživanje na ispravnu komponentu bez potrebe za fizičkim pregledom svakog elementa u mjernoj petlji.
2. Izmjerite kontinuitet senzora na stezaljkama predajnika: Odvojite vodove senzora od ulaznih terminala transmitera i izmjerite otpor senzora (za RTD) ili kontinuitet (za termoelement) na vijcima terminala kalibriranim multimetrom. Pt100 RTD na temperaturi okoline trebao bi mjeriti približno 109 do 110 ohma za svakih 25 stupnjeva Celzijusa iznad referentnog 0 stupnjeva senzora; Očitavanje otvorenog kruga ukazuje na pokvareni RTD element ili presječeni vod senzora. Termoelement na temperaturi okoline trebao bi dati vrlo nisko očitanje otpora (obično 1 do 10 ohma, ovisno o materijalu i duljini termoelementa); otvoreni strujni krug ukazuje na prekinuti spoj ili žicu termopara.
3. Ponovno spojite senzor i provjerite očitanje u odnosu na referencu: Ako senzor ispravno mjeri na stezaljkama transmitera, ali je izlaz transmitera još uvijek zasićen, provjerite je li konfigurirani raspon mjerenja transmitera prikladan za stvarnu temperaturu procesa. Odašiljač koji ispravno radi prima signal senzora za temperaturu izvan svog konfiguriranog raspona zasićit će svoj izlaz; smanjenje raspona mjerenja ili rekonfiguriranje raspona za uključivanje stvarne temperature procesa trebalo bi vratiti normalan rad.

Bučan ili nestabilan izlaz

Izlaz koji brzo fluktuira iznad onoga što bi sama procesna temperatura mogla objasniti ukazuje na pojavu električnog šuma u ožičenju senzora ili odašiljača, labavu vezu ili problem s prodorom vlage u kućište odašiljača ili spojnu glavu senzora. Istražite redom sljedeće:

• Provjerite uzemljenje oklopa: Provjerite je li oklop kabela senzora uzemljen samo na jednom kraju (obično na kraju kontrolne sobe ili ranžirnog ormara), a kraj oklopa na polju nije završen. Uzemljenje oklopa na oba kraja stvara petlju uzemljenja koja može ubaciti šum u mjerni krug na istim frekvencijama kao i izvor smetnji. Ispravljanje dvostruko uzemljenih štitova često rješava probleme s šumom odašiljača bez ikakve druge intervencije.
• Pregledajte priključne stezaljke na vlagu i koroziju: Otvorite spojnu glavu odašiljača i pregledajte sve vijke terminala i spojeve na nakupljanje vlage, proizvode korozije ili labave vijke terminala. Vlaga između terminala produžne žice termoelementa i uzemljenog metala stvara struje curenja koje se pojavljuju kao šum u mjerenju. Osušite spojnu glavu suhim komprimiranim zrakom, tretirajte korodirane terminale sredstvom za čišćenje kontakata i zategnite sve vijke terminala na navedeni zakretni moment prije ponovnog sastavljanja glave s novom brtvom za ulaz kabela.
• Odvojite kabele senzora od kabela napajanja: Provjerite je li kabel senzora usmjeren odvojeno od kabela napajanja, kabela pogona varijabilne frekvencije i drugih izvora visokog šuma tijekom cijelog puta od senzora do odašiljača ili kontrolne sobe. Paralelno usmjeravanje kabela senzora i napajanja stvara induktivnu i kapacitivnu spregu koja unosi šum u mjerni signal; Održavanje razmaka od najmanje 300 mm od energetskih kabela ili postavljanje kabela senzora u odvojeni metalni vod eliminira ovaj put spajanja.

Pomak očitanja: Dosljedna pogreška mjerenja

Odašiljač temperature koji proizvodi očitanje dosljedno iznad ili ispod stvarne temperature procesa pomoću fiksnog pomaka preko mjernog raspona, potvrđenog usporedbom s kalibriranim referentnim termometrom u istom procesu, ukazuje ili na pomak kalibracije odašiljača, netočnu konfiguraciju odašiljača ili sustavni izvor pogreške kao što je otpor provodnika u nekompenziranoj dvožilnoj RTD vezi. Provjerite konfiguracijske parametre odašiljača (vrstu senzora, vrstu veze, raspon i nulu) u odnosu na izvornu dokumentaciju o puštanju u rad prije izvođenja provjere kalibracije, budući da su konfiguracijske pogreške uvedene tijekom održavanja čest i lako ispravljiv uzrok sustavnih pomaka očitanja. Ako se potvrdi da je konfiguracija točna, izvršite provjeru kalibracije u dvije točke pomoću izvora precizne temperature i certificiranog referentnog odašiljača ili kalibratora kako biste karakterizirali veličinu i temperaturnu ovisnost pomaka i primijenite korekciju kalibracije ili zamijenite odašiljač ako pomak premašuje zahtjeve točnosti aplikacije.

Održavanje temperaturnih transmitera za industrijske primjene

Disciplinirana transmiter temperature program održavanja održava točnost mjerenja, sprječava neočekivane kvarove mjerenja koji ometaju kontrolu procesa i maksimizira korisni životni vijek investicije instrumenta. Program održavanja za industrijske transmitere temperature pokriva periodičnu provjeru kalibracije, fizički pregled, pregled dijagnostičkih podataka za prediktivno održavanje i planiranu zamjenu komponenti senzora koje ubrzano stare tijekom rada.

Raspored provjere kalibracije

Interval verifikacije kalibracije za temperaturne transmitere treba uspostaviti na temelju zahtjeva točnosti aplikacije, specificirane dugoročne stabilnosti transmitera i posljedica neotkrivene pogreške mjerenja za kvalitetu i sigurnost kontrole procesa. Tipični intervali verifikacije kalibracije za industrijske transmitere temperature kreću se od 6 mjeseci za sigurnosno kritična mjerenja gdje se svaki pomak iznad plus ili minus 0,5 stupnjeva Celzijusa mora odmah otkriti, do 2 do 5 godina za nekritična mjerenja nadzora gdje specifikacija dugoročne stabilnosti transmitera (obično plus ili minus 0,1 do 0,25 posto raspona godišnje od vodećih proizvođača) opravdava dulje intervale između provjere.

Verifikaciju kalibracije treba izvesti korištenjem kalibriranog izvora temperature (suhi blok kalibratora ili temperaturne kupke) koji se može pratiti do nacionalnih mjernih standarda, s kalibriranim referentnim termometrom veće točnosti od odašiljača koji se provjerava koji služi kao standard za usporedbu. Zabilježite pronađena i lijeva očitanja na najmanje dvije temperaturne točke unutar konfiguriranog raspona (obično na 25 posto i 75 posto raspona) kako biste karakterizirali i pomak nule i pogrešku raspona. Dokumentirajte sve rezultate kalibracije u zapisu kalibracije instrumenta i usmjerite rezultate tijekom uzastopnih kalibracija kako biste identificirali postupni pomak koji može ukazivati ​​na pogoršanje stanja senzora prije nego što postane problem mjerenja.

Fizički pregled i preventivno održavanje

Program fizičkog pregleda za transmitere temperature treba uključivati sljedeće provjere pri svakom planiranom posjetu održavanju:

• Cjelovitost kućišta: Provjerite ima li na kućištu odašiljača fizičkih oštećenja, korozije ili oštećenja zaštitnih premaza. Provjerite jesu li svi kabelski ulazi zabrtvljeni originalnim nazivnim kabelskim uvodnicama i jesu li brtve na poklopcu odašiljača neoštećene i ostvaruju potpuni kontakt. Zamijenite oštećene brtve kako biste održali ocjenu zaštite od prodora kućišta.
• Priključci terminala: Provjerite nepropusnost, koroziju i prisutnost bilo kakve vlage u spojnoj glavi na svim terminalnim spojevima. Ponovno zategnite vijke priključka na navedeni moment; korozija na priključcima terminala je progresivna greška koja proizvodi sve veću pogrešku mjerenja tijekom vremena i eventualni kvar u otvorenom krugu ako se ne riješi.
• Stanje zaštitne komore (gdje je ugrađeno): Provjerite postoji li u zaštitnom otvoru vanjska korozija, mehanička oštećenja od vibracija izazvanih protokom (vidljivo kao istrošenost ili pukotine na procesnom priključku) i unutarnja čistoća. Zaštitna čaura sa značajnim stanjivanjem stijenke od korozije stvara rizik od ispuštanja procesne tekućine pri kvaru preostale stijenke, što zahtijeva zamjenu prije nego što se ugrozi funkcija zaštite mjerenja zaštitne čaure.
• Stanje elementa senzora: Za izložene elemente RTD i termoelemente, pregledajte zaštitni omotač zbog mehaničkih oštećenja, korozije i bilo kakvih znakova kontaminacije procesne tekućine u šupljini senzora. Usporedite trenutni otpor senzora (za RTD) ili otpor izolacije (za plašt termoelementa) s osnovnim vrijednostima zabilježenim pri puštanju u rad; oslabljeni izolacijski otpor u omotaču termoelementa (ispod 1 megohma na radnoj temperaturi) ukazuje na ulazak vlage ili propadanje omotača što će uzrokovati pogreške u mjerenju i zahtijeva zamjenu senzora.

Korištenje dijagnostičkih podataka za prediktivno održavanje

HART sposobni i digitalni fieldbus temperaturni odašiljači kontinuirano generiraju dijagnostičke podatke koji se mogu koristiti za prepoznavanje problema u razvoju prije nego što prouzrokuju greške u mjerenju. Moderni integrirani transmiteri temperature prate i izvješćuju o parametrima uključujući temperaturu hladnog spoja, otpor senzora (za RTD ulaze), napon napajanja petlje, internu elektroničku temperaturu transmitera i ukupne radne sate od zadnjeg resetiranja. Pregled ovih dijagnostičkih parametara kroz sustav upravljanja imovinom tijekom normalnih operacija, umjesto čekanja da odašiljač označi upozorenje, omogućuje prediktivne pristupe održavanju koji planiraju zamjenu senzora na temelju stvarnih pokazatelja stanja, a ne na temelju fiksnih kalendarskih intervala.

Progresivno povećanje otpora RTD senzora iznad njegove očekivane vrijednosti za temperaturu procesa, opaženo u dijagnostičkim podacima tijekom uzastopnih očitavanja, rani je pokazatelj kontaminacije elementa senzora ili mehaničkog oštećenja koje će na kraju proizvesti značajnu pogrešku mjerenja ili kvar na otvorenom krugu. Zakazivanjem zamjene senzora u sljedećem planiranom periodu održavanja kada se ovaj trend prvi put identificira, umjesto čekanja na potpuni kvar mjerenja, izbjegava se prekid procesa povezan s neplaniranom zamjenom senzora tijekom proizvodnje. Ovaj prediktivni pristup održavanju temperaturnih transmitera jedna je od najisplativijih primjena mogućnosti digitalne dijagnostike ugrađene u moderne industrijske temperaturne transmitere.
